Osciloskop for dummies

[Master of disaster]

Eto, dakle, osciloskop je konačno doma. Sada se gledamo. Pa sam krenuo googlati malo i tako to, kako cijela priča nebi neslavno završila prije nego i počne.
Tako sam naletio na ovaj video na jubito.

Watch on youtube.com

Kod mene je situacija potencijalno još gora jer mi je instalacija nulovana. Pa razmišljam kako cijelu situaciju učiniti nešto sigurnijom. Recimo da osciloskop spojim na mrežu preko odvojnog transformatora mislimda bi 150 VA bilo dosta?

[yoke]

MOD,ako te strah, posalji ga meni da ga testiram

[Master of disaster]

Hej, razovaraš sa maestrom za destrukciju.
Ovaj put NE želimo spaliti.

[tubeman]

Ne pretjeruj.
Koliki bi osciloskopi već bili skureni da je to tako
Osim toga, ništa ne pomaže da ga na taj način pokušaš odvojiti od sklopa koji treba ispitivati.
Zato, što manje takvih idiotskih "savjeta". Pouzdaj se malo u sebe, malo pažnje u radu i sve će biti OK.
Pronađi si kakvu literaturu o korištenju osciloskopa i kreni od početka.
Nikako nemoj prvo pokušavati "mjeriti izobličenja" i sl. jer ako ne znaš (ispričavam se ako krivo pretpostavljam) ŠTO i KAKO mjeriti i kakav rezultat očekivati, badava i automatski digitalni ultra extra itd analizatori.
Zato polako i za par sati treninga će osnovna znanja biti u glavi.
U svakom slučaju, zahebi sve te piz..rije s ubitu-a jer se u 90% svodi na one koji isto tako ne znaju što rade i na pokušaj kakvog pre..ravanja u cilju zbrajanja hitova.
Mislim da imam nešto knjiga za te potrebe, pa ako nije već objavljena, mogu koju na brzinu postaviti na net.

[yoke]

:lol: Hej, razovaraš sa maestrom za destrukciju.
Ovaj put NE želimo spaliti.

brejkeru!!!

[Gašo]

Jesi skužil što i kako sa skopom?

[Khadgar2007]

Ne znam za ostale ali ja do sada nisam skurio skop i recimo da se znam ok služiti sa njime.

@Gašo, jel si to nabijaš postove na forumu?

[Master of disaster]

Jesi skužil što i kako sa skopom?

Nešto jesam. Npr, to da mi je generator funkcija neispravan ali i to je bilo fino iskustvo dok sam prošao sve moguće postavke generatora. najbolje se uči kad se susretne sa problemeom.

Imam Heathkit ig 18 koji čim mu se upali neko množilo počne oscilirati, znači nije izgoren ali ne radi kako treba. Skinuo sam manual i BOM od tog uređaja pa ću vjerojatno sve iznutrice pokupovati nove i napraviti pošten refresh. Ako još ima tranzistora i ostalog za kupiti...

[membrana]

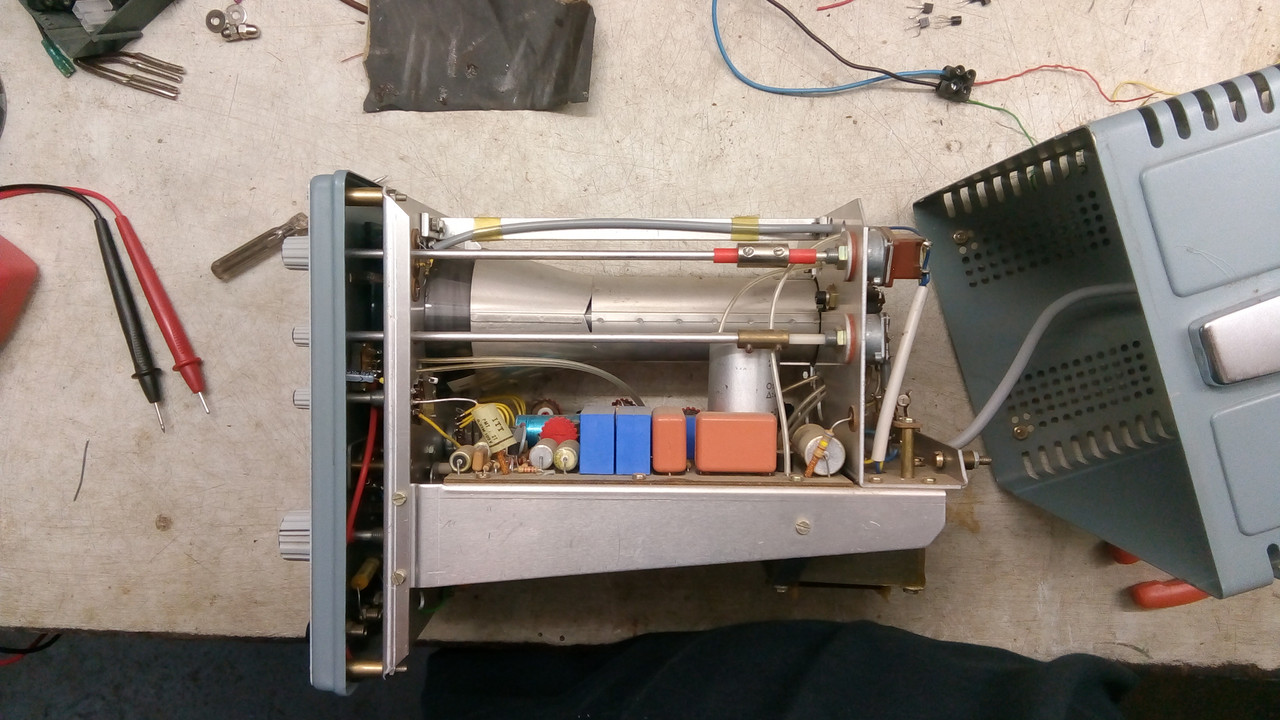

Imam problemčić sa osciloskopom iz 1972, Hameg 207-3
Izgubio sinkronizaciju pa graf šeta lijevo-desno ovisno koliko blizu potrefim frekvenciju piile, nije fiksan na ekranu.
Inače ima varijabilnu vremensku bazu i jedan potenciometar "sync" za fino zadržavanje slike na ekranu
Signal za sinkronizaciju uzima sa vertikalnog pojačala (int +, int -) ili externo. Plus i minus zapravo obrće graf, pomak 180°, eksterno nisam koristio.
Sa 3-položajnom sklopkom (na početku sheme) se odabire koji signal se sinkronizira: u fazi, protufazno, vanjski.

Ispitao sam ispravnost 3-pol. sklopke, 10k potenciometra, tranzistora BC237 i BF414 mjerio napone p-n spojeva; 4.7uF vezni kond zamijenio novim - ali nije pomoglo
2N2218 tjera upravljačku rešetku katodne cijevi, nisam ga provjeravao.

Znači sve drugo je OK i radilo je dobro do pred par dana. Otpornici ugljeno-slojni.
Ako se netko kuži u ovo molio bih ga da pomogne.

[membrana]

Evo uspio sam riješiti...

Ispitivanje komponenti "na hladno" nije urodilo plodom pa sam odlučio provjeriti radne točke prva 4 tranzistora. I stvarno, tranzistor T10 je imao bazu na potencijalu +3V a emiter na +9V i bio je u zapiranju.

Odmah sam posumnjao da curi kondenzator od te baze prema -15V -> što se na kraju pokazalo točnim.

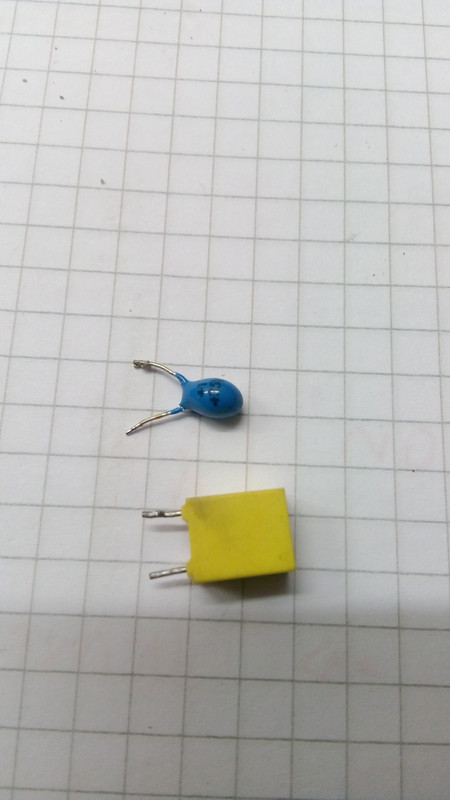

Kond ima oznaku 1uF/35V i treba držati cca 25V ali (zbog starosti) to ne uspijeva. Muke po tantalu!

Dabome, kad sam zamijenio kondenzator, ponovno izmjerio napone baze na T9 i T10, obje su sad na istom potencijalu blizu 10V i proradila sinkronizacija (tj. trigger)

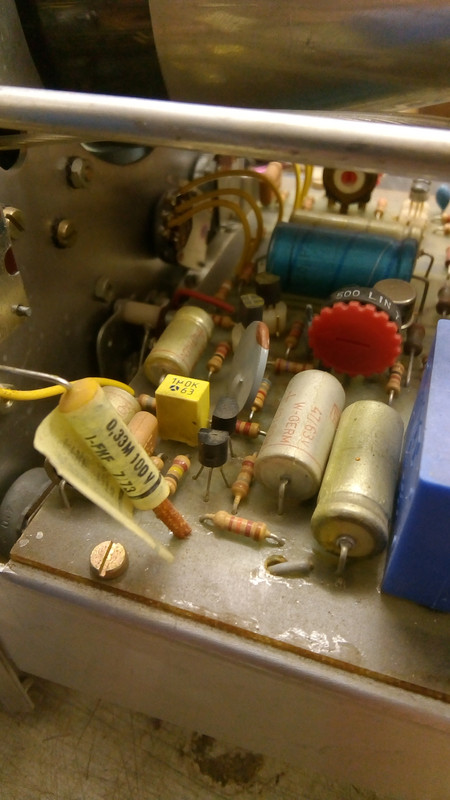

Ugradio sam 1uF/63V poliester.

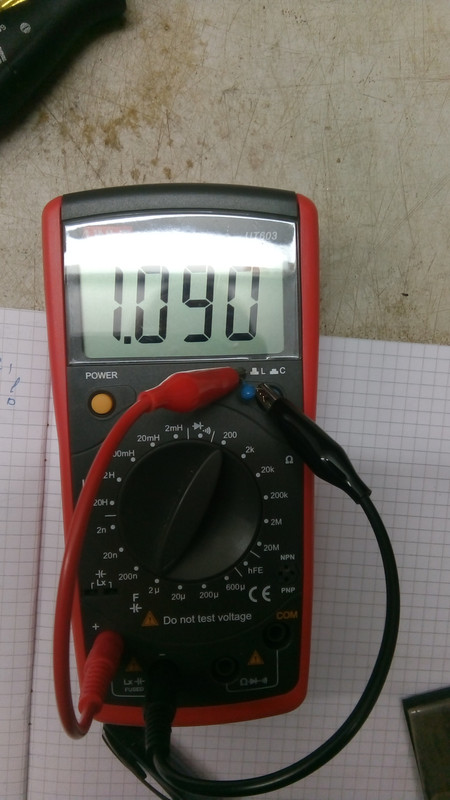

Instrument i dalje mjeri dobar kapacitet na lošem kondenzatoru.
