Luxman M-05 je nekadasnja perjanica ovog proizvodjaca, 40kg tesko pojacalo u tzv. dubokoj klasi AB. Maksimalna snaga je 105W u 8 ohma, s mogucnoscu rada u mosnom spoju u kojem slucaju daje 440W u 8 ohma. Rad u klasi A je osiguran do 30-ak W, sto znaci da je pojacalo za normalni muzicki materijal prakticno uvijek u klasi A.
Pojacalo je inace predstavio Luxman prije nego je kupljen od strane Alpine, no proizvodilo se poprilicno dugo, debelo u tzv. Alpine godine Luxmana. Cinjenica da je projektirano prije nego su Alpinini racunovodje mogli imati prste u njemu je veliki plus - kasniji i manji M-02 je imao velikih problema s pregrijavanjem. No ovakva konstrukcija je inace podlozna toplinskim problemima i M-05 na zalost nije izuzetak. Stovise, ima tu i nekih dosta upitnih tehnickih rijesenja, poput relativno malih hladila i velikih ventilatora, te integracije stampanih ploca u hladilo. No o tome kasnije.
Ovo pojacalo je na zalost imalo posla s lokalnim majstorima nakon sto je doslo do kvara na jednom kanalu. Problem je sto nije raspoloziv puni service manual, samo lose skenirana shema, tako da za sada ova tema ostaje na razini istrazivacke kirurgije, s namjerom da se izvidi sto sve treba popraviti i napravi pouzdan popis zamjenskih dijelova.
Poznata luxman sampanj boja, ovaj puta na zaista ogromnom uredjaju. Tipicni VU metri za ovu seriju, uz prekidace za odabir nacina rada pojacala i VU metara:
Dual mono konstrukcija sa dva ogromna trafoa, po jedan par elektrolita za svaki kanal (33000uF po elektrolitu), i cijela elektronika pojacala integrirana u hladila:
Malo blizi pogled, na zalost pokazuje da su elektroliti uguran na milimetar, sto vec daje dobru ideju sto ocekivati kad se njihovog stanja tice - pogotovo sto su za maksimalnu temperaturu od 85 stupnjeva:
Pogled na glavne elektrolite - na prvi pogled se cini da su izboceni na vrhu, no radi se samo o plasticnoj izolacijskoj foliji. Ni njihov zivot nije bas bio lak ali se nalaze iza pregrade tako da nisu toliko izlozeni visokim temperaturama. Na svu srecu, mjerenje pokazuje kapacitete komotno iznad 33000uF i tvornicki nizak ESR - sto znaci da je u startu ustedjeno minimum 1000KN za nove, tim vise sto nisu bas sasvim standardnih dimenzija.
Na zalost, 'apoteka' i red prestaju na gornjoj strani. Ispod je inace guzva zicanih formi, no nakon sto su u njemu bili prsti servisera, nije lako zakljuciti koji kanal je popravljan, po opcoj guzvi i zicama rastegnutim po svuda:
Iako je ovo pojacalo imalo dug proizvodni vijek, broj napravljenih komada nije velik pa je dosta toga u njemu namjenjeno rucnom sastavljanju - pocevsi od zicanih formi koje su 'letece' - tj. uglavnom se drze 'same za sebe' plus par klasicnih izoliranih limenih drzaca.
Malo poblizi pogled pokazuje i sto je radjeno - na desnom kanalu su zamjenjeni izlazni tranzistori, sto znaci da je sigurno bilo i kolateralnih zrtava. :ijevi kanal - sa originalnim tranzistorima (no vidjeti kasnije!):
Popravljani desni kanal:
I tu se jos vide dodatni problemi, tipicni za servisere koji uporno zele ustediti na vremenu samo da bi napravili vise stete nego koristi - nije mu se dalo odlemljivati zicu sa konektroa (koji je, usput, prilicno dostupan i bez skidanja zadnje ploce) pa je eto prerezao zicu i poslije je nazad alemio. Ajd, barem je tu termo buzir, za utjehu:
Luxman M-05
42 post(ov)a
• Strana 1 od 5 • 1, 2, 3, 4, 5
Luxman M-05
Postao/la ilimzn » Uto ruj 08, 2015 2:02 pm
Pažnja! Nemaš dopuštenje kao gost foruma za pregledavanje i/ili preuzimanje privit(a)ka dodan(og)ih postu.
- ilimzn
- Postovi: 1196
- Pridružen: Sri ožu 27, 2013 1:26 am
Re: Luxman M-05
Postao/la ilimzn » Uto ruj 08, 2015 2:24 pm
Covjek se ne zapitati zasto u doba kad svaki mobitel ima fotografski aparat integriran, treba izbjegavati slikanje uredjaja koji se rastavlja, kako bi se znalo kako ga nazad sastaviti.
Tu je i par 'audiofilskih modifikacija', koje bi mogle biti i bolje izvedene... vidi strelice:
Ovaj posebno audiofilski PR podzbukni kabel je 'legao' ko budali pljuska, samo je steta sto je ovdje budala ispalo pojacalo, ni krivo ni duzno. Kabel bi trebao biti upleten u protivnom elektromagnetski smeta ostaloj hrpi kablova koja nije bas neosjetljiva za to. Postoji jos jedan problem, a to je sto je jedan dio zastite napajan samo iz jednog kanal, koji su ovdje odvojeni tako da svaki ima svoj IEC prikljucak. Naravno, meni ce se, za razliku od onih koji su ugradili IEC prikljucke, dati staviti vijke koji pasu kako treba. Pazljiv pogled pokazuje da postoji par neiskoristenih zica, po jedna po kanalu je primar za 240V koji ce naravno biti spojen umjesto sadasnjeg 220V primara.
Nakon pazljivog skidanja svih kozmetickih dijelova osim lijevog i desnog okvira (kako bi se sacuvala mogucnost da se pojacalo stavi na zadnju stranu), slijedilo je pazljivo raspetljavanje svih kablova (uz poprilicno slikanja), skidanja termosenzora, i na kraju vijaka, i oba izlaza su izvadjena u komadu skupa s hladilima. Normalno je moguce izvaditi samo plocice ali buduci da sve treba pazljivo pregledati i ocistiti, bolje je izvaditi sve. Postoji tu i mogucnost jedne modifikacije o kojoj kasnije. I evo ih, za sad samo na brzinu za pogledati. Desni kanal:
Lijevi kanal - razlikuju se u jednom vrlo malom ali bitnom detalju, jednom kabelu. Pazljivo ce oko odmah uociti neke tipicne probleme - 'izuvene' kondenzatore i ljepilo koje ih drzi koje ne samo da je ostarilo nego je i pokorodiralo okoljnje dijelove... Vecina crvenih Audio ELNA elektrolita su Duorex, koji su na zalost poznati po problemima tipa iznenadna smrt - sve ce ih trebati mijenjati ionako:
Evo kako to izgleda kad se sve ogoli:
Malo blizi pogled - veliki bijeli elementi su soft start otpori preko kojih se inicijalno pune glavni elektroliti, nakon kratkog vremena se premoscuju kontaktima releja (vidljivi su oznad otpora kroz sumu zica). Jedna od nezgodacija je sto je Luxman izgleda kupio tvornicu crvenih, narandzastih i crnih debelih zica, tako da su iste te bolje rabljene za ravno dva dovoda glavnog napajanja, jedan dovod izmjenicne struje za pomocno napajanje predstupnjeva, i na karaju za izlaz za zvucnime, direktni i indirektni (direktni zaobilazi serijski RL spoj):
Tu je i par 'audiofilskih modifikacija', koje bi mogle biti i bolje izvedene... vidi strelice:
Ovaj posebno audiofilski PR podzbukni kabel je 'legao' ko budali pljuska, samo je steta sto je ovdje budala ispalo pojacalo, ni krivo ni duzno. Kabel bi trebao biti upleten u protivnom elektromagnetski smeta ostaloj hrpi kablova koja nije bas neosjetljiva za to. Postoji jos jedan problem, a to je sto je jedan dio zastite napajan samo iz jednog kanal, koji su ovdje odvojeni tako da svaki ima svoj IEC prikljucak. Naravno, meni ce se, za razliku od onih koji su ugradili IEC prikljucke, dati staviti vijke koji pasu kako treba. Pazljiv pogled pokazuje da postoji par neiskoristenih zica, po jedna po kanalu je primar za 240V koji ce naravno biti spojen umjesto sadasnjeg 220V primara.
Nakon pazljivog skidanja svih kozmetickih dijelova osim lijevog i desnog okvira (kako bi se sacuvala mogucnost da se pojacalo stavi na zadnju stranu), slijedilo je pazljivo raspetljavanje svih kablova (uz poprilicno slikanja), skidanja termosenzora, i na kraju vijaka, i oba izlaza su izvadjena u komadu skupa s hladilima. Normalno je moguce izvaditi samo plocice ali buduci da sve treba pazljivo pregledati i ocistiti, bolje je izvaditi sve. Postoji tu i mogucnost jedne modifikacije o kojoj kasnije. I evo ih, za sad samo na brzinu za pogledati. Desni kanal:
Lijevi kanal - razlikuju se u jednom vrlo malom ali bitnom detalju, jednom kabelu. Pazljivo ce oko odmah uociti neke tipicne probleme - 'izuvene' kondenzatore i ljepilo koje ih drzi koje ne samo da je ostarilo nego je i pokorodiralo okoljnje dijelove... Vecina crvenih Audio ELNA elektrolita su Duorex, koji su na zalost poznati po problemima tipa iznenadna smrt - sve ce ih trebati mijenjati ionako:
Evo kako to izgleda kad se sve ogoli:
Malo blizi pogled - veliki bijeli elementi su soft start otpori preko kojih se inicijalno pune glavni elektroliti, nakon kratkog vremena se premoscuju kontaktima releja (vidljivi su oznad otpora kroz sumu zica). Jedna od nezgodacija je sto je Luxman izgleda kupio tvornicu crvenih, narandzastih i crnih debelih zica, tako da su iste te bolje rabljene za ravno dva dovoda glavnog napajanja, jedan dovod izmjenicne struje za pomocno napajanje predstupnjeva, i na karaju za izlaz za zvucnime, direktni i indirektni (direktni zaobilazi serijski RL spoj):
Pažnja! Nemaš dopuštenje kao gost foruma za pregledavanje i/ili preuzimanje privit(a)ka dodan(og)ih postu.
- ilimzn
- Postovi: 1196
- Pridružen: Sri ožu 27, 2013 1:26 am
Re: Luxman M-05
Postao/la ilimzn » Uto ruj 08, 2015 10:21 pm
Iako bi normalno za popis dijelova bilo dovoljno skinuti jedan kanal (i naravno popis dijelova pomnoziti s dva), prethodni pokusaj popravka desnog kanala ima rezultat da dijelovi bas nisu oni koji bi trebali biti. Radi toga nije bilo druge nego napraviti par usporedbi:
Vbe generator - original (gornja slika) u odnosu na popravak (donja slika). U startu je sumnjivo da pojacalo koje je kompletno simetricne konstrukcije ima dva razlicita tranzistora i to po velicini?
Pre-driveri - original 2SC2706, popravak BF4xx nesto. Stari majstori s tablicama zamjenskih tranzistora koji jos nisu otkrili internet?
Original - 560 i 100 ohma u paralelu, kao i u popravljenom kanalu, jedino sto su otpori 'iz ladice'. Ovaj je uredjaj zasluzio bolje.
Bias servo tranzistori spojeni kao diode. originali su 2SC1904 s izoliranim kolektorom, a popravak je BF459 s liskun podloskom. Ovo j epotencijalno problem. Nepotrebno je stavljati takav tranzistor spojen kao diodu ali je prilicno bitno da termicka vodljivost bude slicna.
DC servo - ovo ce trebati posebno prekontrolirati s obzirom da je sklop prilicno kompliciran i neuobicajen. No vidi se da su u originalu sasvim drugaciji tranzistori nego na popravljenom kanalu:
Vbe generator - original (gornja slika) u odnosu na popravak (donja slika). U startu je sumnjivo da pojacalo koje je kompletno simetricne konstrukcije ima dva razlicita tranzistora i to po velicini?
Pre-driveri - original 2SC2706, popravak BF4xx nesto. Stari majstori s tablicama zamjenskih tranzistora koji jos nisu otkrili internet?
Original - 560 i 100 ohma u paralelu, kao i u popravljenom kanalu, jedino sto su otpori 'iz ladice'. Ovaj je uredjaj zasluzio bolje.
Bias servo tranzistori spojeni kao diode. originali su 2SC1904 s izoliranim kolektorom, a popravak je BF459 s liskun podloskom. Ovo j epotencijalno problem. Nepotrebno je stavljati takav tranzistor spojen kao diodu ali je prilicno bitno da termicka vodljivost bude slicna.
DC servo - ovo ce trebati posebno prekontrolirati s obzirom da je sklop prilicno kompliciran i neuobicajen. No vidi se da su u originalu sasvim drugaciji tranzistori nego na popravljenom kanalu:
Pažnja! Nemaš dopuštenje kao gost foruma za pregledavanje i/ili preuzimanje privit(a)ka dodan(og)ih postu.
- ilimzn
- Postovi: 1196
- Pridružen: Sri ožu 27, 2013 1:26 am
Re: Luxman M-05
Postao/la ilimzn » Uto ruj 08, 2015 10:55 pm
Jos malo detaljniji pogled na popravljani desni kanal. Vec na prvi pogled tu je jasno da nesto s izlaznim tranzistorima nije u redu. Prco, znamo da su originali toshiba 2SA1302 i 2SC3281, koji su iz tog doba jos uvijek rabili ralzicite boje kucista za PNP (zeleno) i NPN (crno) kuciste. Ovdje su svi iste boje, ali se vidi da su razlicito odlivena kucista:
Ovi 2SC3281 su blago receno sumnjivi. Od odljeva kucista (s odvojenom plastikom oko nozica) pa do nacina kako je odlivena gornja ploha i upisan naziv.
2SA1302 su totalno drugog oblika i natpisa. No, barem imaju prozivodjaca - PMC - koji zapravo i proizvodi starije tipove tranzistora. Ovi bi cak mogli i biti slicni originalu, ali je jasno da ovakva situacija nema sanse ostati. Kakvi god da jesu, stanje im je nepoznato i bit ce svi zamjenjeni. Na zalost nemam dovoljno originala (pogledati jos i lijevi kanal kasnije!) tako da idu standardne zamjene, Toshibe koje su ih naslijedile i prakticno su 100% ekvivalenti, 2SA1943/2SC5200.
Donja strana plocice... na prvi pogled je sve manje-vise Ok ali pogled izbliza pokazuje da ce sve trebati barem temeljito ocistiti i vrlo vjerojatno sve prelemiti. Vidi se da je prethodni popravak ukljucivao i prelemljivanje:
Ostatak problema se sastoji od kombinacije prethodnog popravka i zaista velikih problema s notornim ljepilom kombiniranim s visokim temperaturama. Jedna zanimljivost vidljiva na ploci je direktno zalemljeni pozlaceni cinch prikljucak za ulaz. Crvene strelice pokazuju ljepilo i zamjenjene elemente:
Jos problema s ljepilom. namka elektrolita je kompletno zaljepljena njime. No, primijetiti nagib zadnjih elektrolita. Kada se skinu najvjerojatnije ce se otkriti da je tlak razvijen u elektrolitu djelomicno izbio gumenu brtvu s donje strane radi cega se kondenzator nakrivio:
Ovi 2SC3281 su blago receno sumnjivi. Od odljeva kucista (s odvojenom plastikom oko nozica) pa do nacina kako je odlivena gornja ploha i upisan naziv.
2SA1302 su totalno drugog oblika i natpisa. No, barem imaju prozivodjaca - PMC - koji zapravo i proizvodi starije tipove tranzistora. Ovi bi cak mogli i biti slicni originalu, ali je jasno da ovakva situacija nema sanse ostati. Kakvi god da jesu, stanje im je nepoznato i bit ce svi zamjenjeni. Na zalost nemam dovoljno originala (pogledati jos i lijevi kanal kasnije!) tako da idu standardne zamjene, Toshibe koje su ih naslijedile i prakticno su 100% ekvivalenti, 2SA1943/2SC5200.
Donja strana plocice... na prvi pogled je sve manje-vise Ok ali pogled izbliza pokazuje da ce sve trebati barem temeljito ocistiti i vrlo vjerojatno sve prelemiti. Vidi se da je prethodni popravak ukljucivao i prelemljivanje:
Ostatak problema se sastoji od kombinacije prethodnog popravka i zaista velikih problema s notornim ljepilom kombiniranim s visokim temperaturama. Jedna zanimljivost vidljiva na ploci je direktno zalemljeni pozlaceni cinch prikljucak za ulaz. Crvene strelice pokazuju ljepilo i zamjenjene elemente:
Jos problema s ljepilom. namka elektrolita je kompletno zaljepljena njime. No, primijetiti nagib zadnjih elektrolita. Kada se skinu najvjerojatnije ce se otkriti da je tlak razvijen u elektrolitu djelomicno izbio gumenu brtvu s donje strane radi cega se kondenzator nakrivio:
Pažnja! Nemaš dopuštenje kao gost foruma za pregledavanje i/ili preuzimanje privit(a)ka dodan(og)ih postu.
- ilimzn
- Postovi: 1196
- Pridružen: Sri ožu 27, 2013 1:26 am
Re: Luxman M-05
Postao/la ilimzn » Uto ruj 08, 2015 11:12 pm
Dosta veliki problem je sto je ljepilo podvuceno ispod vecine dijelova lokalnog regulatora napona za napajanje predstupnjeva pojacala. Strelice pokazuju taj problem, plus popravak predrivera, koji su zamijenjeni s BF4xx tipovima:
Svi elementi regulatora su prepuni ljepila:
I na zalost isto tako i filterska banka za isti:
Svi elementi regulatora su prepuni ljepila:
I na zalost isto tako i filterska banka za isti:
Pažnja! Nemaš dopuštenje kao gost foruma za pregledavanje i/ili preuzimanje privit(a)ka dodan(og)ih postu.
- ilimzn
- Postovi: 1196
- Pridružen: Sri ožu 27, 2013 1:26 am
Re: Luxman M-05
Postao/la ilimzn » Uto ruj 08, 2015 11:46 pm
Pogledajmo sad malo lijevi kanal koji bi trebao biti originalan. Ovdje su problemi s pregrijavanjem cak i veci - osim izuvenih buzira kondenzatora, i nagnuti kondenzatora (vjerojatno izbacena brtva)...
Tu je i sveprisutno ljepilo:
Zanimljivo za vidjeti kako su se izuli 'bas slucajno' oni kondenzatori do samog hladila...
A evo i ocigledne razlike, bias servo tranzistori, vec prikazani prije. No, sada sam malo i potegao kistom da se makne prasina, i evo neceg sto privuce oko - zasto je prvi zeleni izlazni tranzistor prilicno zeleniji od preostala dva?
Nakon skidanja drzaca, postaje jasno da je taj tranzistor razlicit. Srecom, ne radi se o laznjaku, vec o novijoj verziji (mladjoj) s novim Toshiba logom, no veca je razlika kod pojacanja - R, umjesto O. R ima vece pojacanje, sto je pomalo nezgodno jer se veci dio struje rasporedjuje na jedan od tri tranzistora. Razlika vjerojatno nije velika no bilo bi bolje da su svi isti, ili da su dva R a jedan O:
Naravno, ovako nesto odmah povlaci i provjeravanje preostala tri tranzistora, i naravno i ovdje je jedan razlicit, noviji i koda R a ne O. Sasvim je moguce da je i ovaj kanal popravljan, vjerojatno davno prije nego je pojacalo doslo u ruke sadasnjem vlasniku, svakako dok se jos moglo doci do originalnih Toshiba parova, svakako barem prije 20 godina ili vise.
Pogled na plocicu s donje strane pokazuje tragove prethodnog popravka ili prerade, kojih nema na desnom kanalu:
Pogled izbliza - opet ljepilo, preko zakrpi na polci. No zanimljivije je pogledati izbliza lemna mjesta - barem 30% su hladni lemovi barem u nastajanju i to ocigledni. Ovo j epojacalo doslo na refresh doslovce u zadnji cas:
Na kraju je tu za svaki slucaj misteriozna oznaka jednog dijela ozicenja pomocu bijele izolir trake:
Tu je i sveprisutno ljepilo:
Zanimljivo za vidjeti kako su se izuli 'bas slucajno' oni kondenzatori do samog hladila...
A evo i ocigledne razlike, bias servo tranzistori, vec prikazani prije. No, sada sam malo i potegao kistom da se makne prasina, i evo neceg sto privuce oko - zasto je prvi zeleni izlazni tranzistor prilicno zeleniji od preostala dva?
Nakon skidanja drzaca, postaje jasno da je taj tranzistor razlicit. Srecom, ne radi se o laznjaku, vec o novijoj verziji (mladjoj) s novim Toshiba logom, no veca je razlika kod pojacanja - R, umjesto O. R ima vece pojacanje, sto je pomalo nezgodno jer se veci dio struje rasporedjuje na jedan od tri tranzistora. Razlika vjerojatno nije velika no bilo bi bolje da su svi isti, ili da su dva R a jedan O:
Naravno, ovako nesto odmah povlaci i provjeravanje preostala tri tranzistora, i naravno i ovdje je jedan razlicit, noviji i koda R a ne O. Sasvim je moguce da je i ovaj kanal popravljan, vjerojatno davno prije nego je pojacalo doslo u ruke sadasnjem vlasniku, svakako dok se jos moglo doci do originalnih Toshiba parova, svakako barem prije 20 godina ili vise.
Pogled na plocicu s donje strane pokazuje tragove prethodnog popravka ili prerade, kojih nema na desnom kanalu:
Pogled izbliza - opet ljepilo, preko zakrpi na polci. No zanimljivije je pogledati izbliza lemna mjesta - barem 30% su hladni lemovi barem u nastajanju i to ocigledni. Ovo j epojacalo doslo na refresh doslovce u zadnji cas:
Na kraju je tu za svaki slucaj misteriozna oznaka jednog dijela ozicenja pomocu bijele izolir trake:
Pažnja! Nemaš dopuštenje kao gost foruma za pregledavanje i/ili preuzimanje privit(a)ka dodan(og)ih postu.
- ilimzn
- Postovi: 1196
- Pridružen: Sri ožu 27, 2013 1:26 am
Re: Luxman M-05
Postao/la ilimzn » Sri ruj 09, 2015 5:21 am
I evo jos jedna zanimljivost koja spada u dubioze. Radi nekakve ideje o oklapanju, unutrasnja strana hladila je prekrivena bakrenim limom, koji djelomicno zatvara kanale u hladilu, koji bi bolje posluzili za hladjenje. Jos je zanimljivije kakvo je to oklapanja koje je ionako spojeno na hladilo, koje je kao takvo uzemljeno - dakle, NE bakreni lim. Dakle, prije da ce ovo biti kozmetika:
Skupa s ovim, za predloziti je re-eloksiranje hladila u crno. Ovo hladilo treba svaki postotak efikasnosti koje moze dobiti, a crna boja bi tu pomogla. Tipicno bi ta razlika bila mala za sustav s prisilnim hladjenjem (ventilatori) ali ovdje ima zaista vrlo malo rebara. Jos bolja bi opcija bilo pozlacivanje, no to bi vec bio problem organizirati za normalne novce. Nekako imam osjecaj da je tako nesto i bilo zamisljeno ali je ostalo na sampanj/blago zlatnoj eloksazi, koja je k tome i dosta poblijedila pod uticajem visoke temperature.
Nastavak... da bi se dalje vidjelo sto uopce treba raditi, nije bilo druge nego rastaviti barem jedan kanal da se vidi kakvo je stanje. Logicno je bilo poceti s onim kanalom koji je vec popravljan/rastavljan. Za pocetak skinuti su svi elektroliti i par folijskih kondenzatora koji su bili jako zahvaceni ljepilom, te fake izlazni tranzistori... i na zalost pogled na njih vec pokazuje da situacija uopce nije dobra:
Brzi pogled na plocu nakon skidanja tih komponenti - ljepilo, ljepilo, ljepilo...
Pogled na lokalne regulatore napona za predstipnjeve... na zalost ljepilo je preko vise komponenti koje su osjetljive na njega, i paradoksalno je da je tako nesto uopce dopustenu prilikom prozivodnje. Npr. trimer potenciometri koji nisu hermetizirani i ljepilo se zaista nikako ne slazu! No vrijeme je napravilo svoje uz isparamanje elektrolitske tekucine iz elektrolitskih kondenzatora... korozija po komponentama, i vjeraojatno i po zicama iako se to nece vidjeti dok ih ne skinem s ploce:
Malo bolji pogled je pokazao da su i hladila s donje strane prekrivena ljepilom skupa s izvodima tranzistora, pa su u slijedecem koraku poskidani svi tranzistori skupa s hladilima. NAravno to je samo pokazalo da se ljepilo prostire i sire nego sto je izgledalo na prvi pogled
Na drugoj strani ploce je ispravljac za spomenute regulatore, i opet ljepilo prekriva osim svih elektrolita (10 komada!) koji su skinuti, i zice i grec, koji je onda skinut da se bolje vidi situacija. Zeleni ostaci korozije nisu dobar znak:
Skupa s ovim, za predloziti je re-eloksiranje hladila u crno. Ovo hladilo treba svaki postotak efikasnosti koje moze dobiti, a crna boja bi tu pomogla. Tipicno bi ta razlika bila mala za sustav s prisilnim hladjenjem (ventilatori) ali ovdje ima zaista vrlo malo rebara. Jos bolja bi opcija bilo pozlacivanje, no to bi vec bio problem organizirati za normalne novce. Nekako imam osjecaj da je tako nesto i bilo zamisljeno ali je ostalo na sampanj/blago zlatnoj eloksazi, koja je k tome i dosta poblijedila pod uticajem visoke temperature.
Nastavak... da bi se dalje vidjelo sto uopce treba raditi, nije bilo druge nego rastaviti barem jedan kanal da se vidi kakvo je stanje. Logicno je bilo poceti s onim kanalom koji je vec popravljan/rastavljan. Za pocetak skinuti su svi elektroliti i par folijskih kondenzatora koji su bili jako zahvaceni ljepilom, te fake izlazni tranzistori... i na zalost pogled na njih vec pokazuje da situacija uopce nije dobra:
Brzi pogled na plocu nakon skidanja tih komponenti - ljepilo, ljepilo, ljepilo...
Pogled na lokalne regulatore napona za predstipnjeve... na zalost ljepilo je preko vise komponenti koje su osjetljive na njega, i paradoksalno je da je tako nesto uopce dopustenu prilikom prozivodnje. Npr. trimer potenciometri koji nisu hermetizirani i ljepilo se zaista nikako ne slazu! No vrijeme je napravilo svoje uz isparamanje elektrolitske tekucine iz elektrolitskih kondenzatora... korozija po komponentama, i vjeraojatno i po zicama iako se to nece vidjeti dok ih ne skinem s ploce:
Malo bolji pogled je pokazao da su i hladila s donje strane prekrivena ljepilom skupa s izvodima tranzistora, pa su u slijedecem koraku poskidani svi tranzistori skupa s hladilima. NAravno to je samo pokazalo da se ljepilo prostire i sire nego sto je izgledalo na prvi pogled
Na drugoj strani ploce je ispravljac za spomenute regulatore, i opet ljepilo prekriva osim svih elektrolita (10 komada!) koji su skinuti, i zice i grec, koji je onda skinut da se bolje vidi situacija. Zeleni ostaci korozije nisu dobar znak:
Pažnja! Nemaš dopuštenje kao gost foruma za pregledavanje i/ili preuzimanje privit(a)ka dodan(og)ih postu.
- ilimzn
- Postovi: 1196
- Pridružen: Sri ožu 27, 2013 1:26 am
Re: Luxman M-05
Postao/la ilimzn » Sub ruj 12, 2015 3:01 am
Pogled na drugu stranu ploce, spoj drivera na izlazne tranzistore, i relej zastite - i ovdje ce biti skidanja, no na zalost ponestalo mi je pletenice za odlemljivanje, da skinem i relej - i malo me strah u kojem ce stanju biti izvodi s obzirom da je ljepilo i po releju. Moguce je da su sasvim OK ali ovdje se nita ne smije prepustiti slucaju - ako relej ostane bez kontakta, pojacalo ce prilikom ukljucenja i iskljucenja generirati pozamasan udar u zvucnicima, a moguci su i drugi problemi:
Bez kondenzatora i hladila, od prije sumnjvi dio ploce s tranzistorima koji imaju kuciste koje u doba kad je pojacalo proizvedeno nije ni postojalo. Ovo je inace dio koji sluzi samo za generiranje +-Vbe kao referenca za podesavanje DC offseta pomocu trimera koji je spojen izmedju +Vbe i -Vbe. Ovdje su se konstriktori doslovno pres... ah, pravili vazni, pa su za to iskoristili dva komplementarna niskosumna tranzistora spojena u diode (!) kroz koje tjeraju struju pomocu dva JFETa spojena kao izvori konstantne struje.
A sad, pogled na zrtve pale kemijskim karakteristikama ljepila kombiniranima s protokom vremena - jednostavna hladila u regulatoru napona:
Veca hladila su standardni Luxman rebrasti profil - bas tipican za Lux proizvode tih godina, koji je pricvrscen vijcima. Zagrijavanje hladila za drivere je uspjelo efikasno poblijediti crnu eloksazu, vidi se u usporedbi s trecim hladilom na kojem tranzistor sluzi kao izvor konstantne struje za ulazni stupanj s JFET-ovima. Na zalost, na drugoj slici se vidi da je kemija na mjestu gdje je ljepilo, uz zagrijavanje, doslovno skinula eloksazu do svjezeg aluminija. Morat ce ici na ponovnu eloksazu jer ce se inace sva s vremenom oguliti:
Grec iz lokalnog ispravljaca - korodirala je nozica koja je bila prekrivena ljepilom. Ovo ce se pazljivo ocistiti i ponovno pokositriti:
I sami kondenzatori koji su ljepljeni djeluju protiv samih sebe u spoju s ljepilom - jedan od ovih ima ocigledne znakove korozije:
Stanje je sada kao na slizi ispod - morat ce se na kraju skinuti sve zice, kao i jos hrpa elementa, prije nego uslijedi temeljito pranje i ciscenje:
S donje strane su maknuti nekakvi komadi zice koje je prethodni 'majstor' lemio preko postojecih bakrenih vodova jer je krivo diagnosticiran problem - bakar izgleda kao da je ostecen toplinom, ali zapravo se radi o kiselini iz kondenzatora i ljepila koje je proslo kroz hladne lemove. U principu tu ni ne moze biti nekih prevelikih struja tako da ce zapravo trebai skinuti tinol s ovih dijeova koji su pojacani, skinuti oksidaciju (ukljucivo zastitni lak i ispod njega) i gdje treba pazljivo ponovno pokositriti, sto slijedi nakon skidanja preostalih komponenti koje treba skinuti (relej, poneki tranzistori, korodirane diode, otpori, trimeri...)
I na kraju pogled na vecerasnji rad. Samo do sad je iskoristeno 15-ak sati rada a jos zapravo nista nije pravo ni pocelo. Na zalost to je jedini nacin da se ovaj posao obavi kako treba kad je ovakva situacija, ali cesto i ljudi koji su vise puta davali komponente na refresh nisu svjesni da je priprema osla vec poprilican utrosak vremena:
Nakon ovodg slijedi provjera plocica zastite i pomocnih ispravljaca, da se vidi sto ima tamo od efekata ljepila (srecom puno ga je manje i nije bilo izlozeno visokim temperaturama), pravljenje detaljnog popisa dijelova, i nakon toga pretraga za zamjenama od lagera doma pa do raznih web ducana vani - obicno samo taj dio posla treba nekoliko sati, cak i cijeli dan ako postoje komponente koje su problematicne u nabavi.
Bez kondenzatora i hladila, od prije sumnjvi dio ploce s tranzistorima koji imaju kuciste koje u doba kad je pojacalo proizvedeno nije ni postojalo. Ovo je inace dio koji sluzi samo za generiranje +-Vbe kao referenca za podesavanje DC offseta pomocu trimera koji je spojen izmedju +Vbe i -Vbe. Ovdje su se konstriktori doslovno pres... ah, pravili vazni, pa su za to iskoristili dva komplementarna niskosumna tranzistora spojena u diode (!) kroz koje tjeraju struju pomocu dva JFETa spojena kao izvori konstantne struje.
A sad, pogled na zrtve pale kemijskim karakteristikama ljepila kombiniranima s protokom vremena - jednostavna hladila u regulatoru napona:
Veca hladila su standardni Luxman rebrasti profil - bas tipican za Lux proizvode tih godina, koji je pricvrscen vijcima. Zagrijavanje hladila za drivere je uspjelo efikasno poblijediti crnu eloksazu, vidi se u usporedbi s trecim hladilom na kojem tranzistor sluzi kao izvor konstantne struje za ulazni stupanj s JFET-ovima. Na zalost, na drugoj slici se vidi da je kemija na mjestu gdje je ljepilo, uz zagrijavanje, doslovno skinula eloksazu do svjezeg aluminija. Morat ce ici na ponovnu eloksazu jer ce se inace sva s vremenom oguliti:
Grec iz lokalnog ispravljaca - korodirala je nozica koja je bila prekrivena ljepilom. Ovo ce se pazljivo ocistiti i ponovno pokositriti:
I sami kondenzatori koji su ljepljeni djeluju protiv samih sebe u spoju s ljepilom - jedan od ovih ima ocigledne znakove korozije:
Stanje je sada kao na slizi ispod - morat ce se na kraju skinuti sve zice, kao i jos hrpa elementa, prije nego uslijedi temeljito pranje i ciscenje:
S donje strane su maknuti nekakvi komadi zice koje je prethodni 'majstor' lemio preko postojecih bakrenih vodova jer je krivo diagnosticiran problem - bakar izgleda kao da je ostecen toplinom, ali zapravo se radi o kiselini iz kondenzatora i ljepila koje je proslo kroz hladne lemove. U principu tu ni ne moze biti nekih prevelikih struja tako da ce zapravo trebai skinuti tinol s ovih dijeova koji su pojacani, skinuti oksidaciju (ukljucivo zastitni lak i ispod njega) i gdje treba pazljivo ponovno pokositriti, sto slijedi nakon skidanja preostalih komponenti koje treba skinuti (relej, poneki tranzistori, korodirane diode, otpori, trimeri...)
I na kraju pogled na vecerasnji rad. Samo do sad je iskoristeno 15-ak sati rada a jos zapravo nista nije pravo ni pocelo. Na zalost to je jedini nacin da se ovaj posao obavi kako treba kad je ovakva situacija, ali cesto i ljudi koji su vise puta davali komponente na refresh nisu svjesni da je priprema osla vec poprilican utrosak vremena:
Nakon ovodg slijedi provjera plocica zastite i pomocnih ispravljaca, da se vidi sto ima tamo od efekata ljepila (srecom puno ga je manje i nije bilo izlozeno visokim temperaturama), pravljenje detaljnog popisa dijelova, i nakon toga pretraga za zamjenama od lagera doma pa do raznih web ducana vani - obicno samo taj dio posla treba nekoliko sati, cak i cijeli dan ako postoje komponente koje su problematicne u nabavi.
Pažnja! Nemaš dopuštenje kao gost foruma za pregledavanje i/ili preuzimanje privit(a)ka dodan(og)ih postu.
- ilimzn
- Postovi: 1196
- Pridružen: Sri ožu 27, 2013 1:26 am
Re: Luxman M-05
Postao/la tom_hifi » Sub ruj 12, 2015 8:24 am
Ovo je pozamašno puno posla, već sad. Nadam se da je to ovo pojačalo i zaslužilo i podsjećam sebe da neću uzimati Luxmane na refresh
-
tom_hifi - Postovi: 5431
- Pridružen: Pon ožu 18, 2013 1:57 pm
Re: Luxman M-05
Postao/la Kale021 » Sub ruj 12, 2015 2:29 pm
ilimzn napisao:

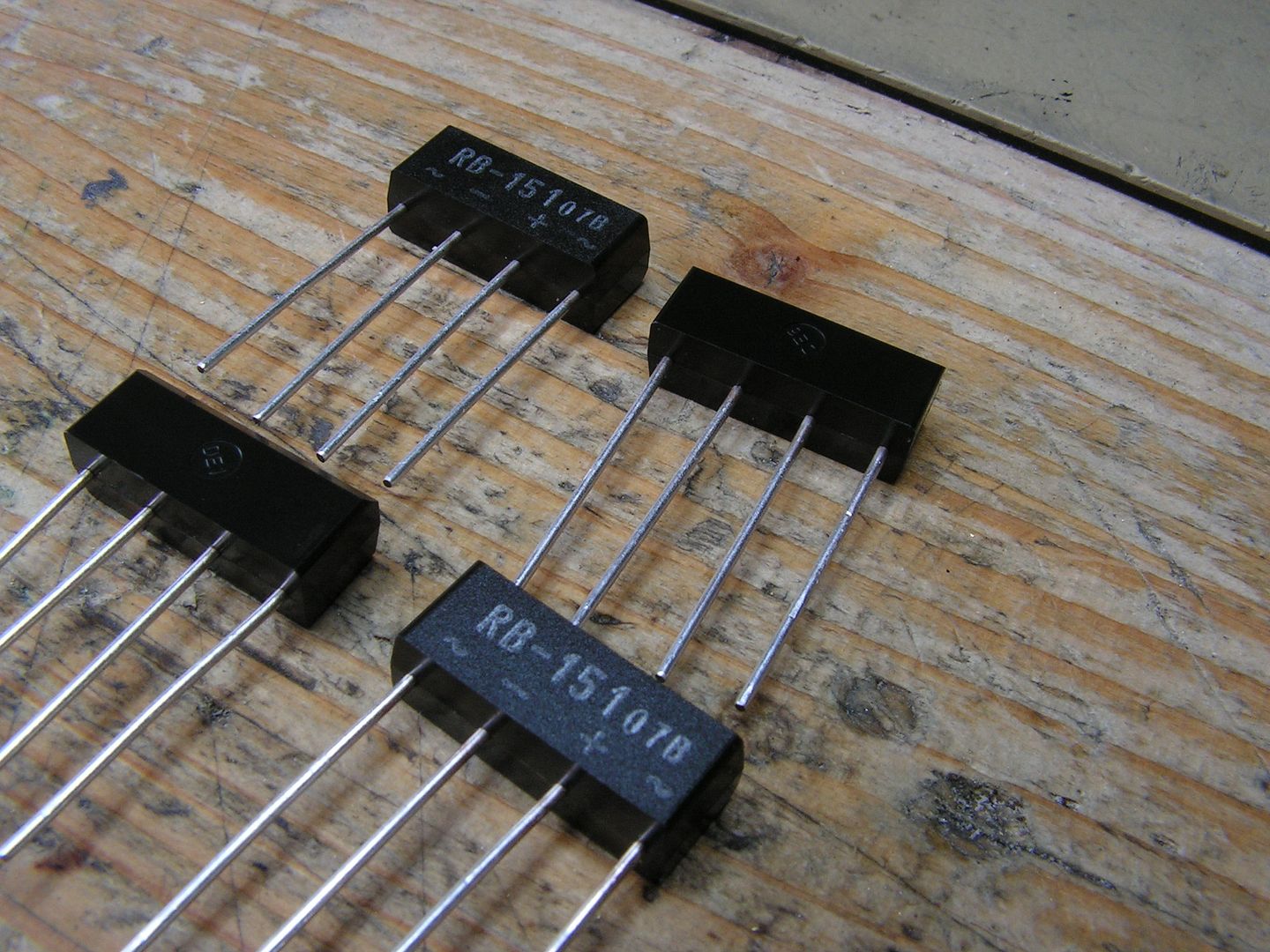

Grec iz lokalnog ispravljaca - korodirala je nozica koja je bila prekrivena ljepilom. Ovo ce se pazljivo ocistiti i ponovno pokositriti:
Ovo su specificni grecovi, naime svi danasnji imaju izmjenicne pinove u sredini, a vanjski su plus i minus, dok kod ovog su sredisnji pinovi isravljeni napon a vanjski izmjenicni. Ja sa uspio nabaviti odredjenu kolicinu originalnih Sanken RB151 grecova, razlika je sto RB-151 je max 150V RMS dok ovi RB-152 su 250V RMS Max...
Ako ti tribaju, tu sam
-
Kale021 - Postovi: 137
- Pridružen: Pon kol 26, 2013 5:29 pm
- Lokacija: Kastel Sucurac
